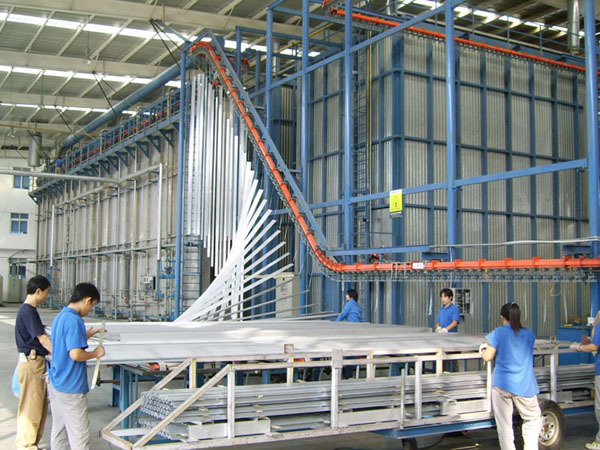

工業(yè)鋁合金型材靜電粉末涂裝技術是近年來迅速起來的一項表面處理技術，它的特點不含溶劑，不污染環(huán)境，粉末可以回收，容易實現(xiàn)自動化生產(chǎn)，使用方便，而且涂層顏色多樣、可以滿足不同耐候性能要求。然而，在工業(yè)鋁型材靜電粉末噴涂中經(jīng)常出現(xiàn)一些缺陷，影響產(chǎn)品的外觀質量及使用性能。

以下鑫恩為大家簡單介紹常見的涂層缺陷成因及控制措施：

一、缺陷名稱：顆粒。成因分析：基材表面有毛刺、鋁屑及石墨痕等，前處理不良；前處理槽液殘渣粘附在型材表面，水洗不凈到位；涂裝前鉻化料放置時間較長，表面吸附著粉塵；新燒掛具使用不當，導致鉻化料表面落灰；粉末、回收粉中可能含雜質；噴涂現(xiàn)場和固化爐不潔凈有懸浮物?？刂拼胧荷吓徘按蚰ズ门髁媳砻婊驀娚疤幚?，確保前處理到位；定期倒槽，清理殘渣，延長純水洗時間；鉻化料上排后仔細吹塵；新燒掛具噴一層較薄涂膜后使用；回收粉宜過篩后使用；車間實行6S管理，保存噴涂現(xiàn)場整潔，定期清理固化爐。

二、缺陷名稱：露底。成因分析：粉末涂料的覆蓋力較差；工業(yè)鋁合金型材斷面結構復雜容易造成靜電屏蔽效應；掛料方式不當；噴房工責任心不強，業(yè)務能力差，上粉膜厚判斷不當；噴槍口積粉太多，堵塞；噴槍移動速度太快或鏈速太快；型材裝飾面認識不清晰?？刂拼胧簢栏窨刂品勰┩苛腺|量；對型材凹槽、內(nèi)角手動補粉；調整型材掛料角度；提高噴房工技能，噴房工盡量盡快測量固化后型材膜厚；定期清理噴槍口，保持通暢；調整噴槍移動速度，適當降低鏈速；了解客戶噴涂要求，認清工業(yè)鋁合金型材的裝飾面。

三、缺陷名稱：涂層不均。成因分析：鉻化料的懸掛方式和排列不當；工業(yè)鋁合金型材接地不良(個別掛具導電不良)；輸送鏈速度不均勻，或鏈速與噴槍升降速度不協(xié)調，型材裝飾面的粉末覆蓋次數(shù)不一致；噴槍的出粉量和粉末霧化不當；壓縮空氣壓力不穩(wěn)定；高電靜電發(fā)生器電壓不穩(wěn)，靜電高壓變化?？刂拼胧杭訌妵姺可吓殴づc噴房工的溝通工作，做好工業(yè)鋁型材對應掛具的選用；檢查掛具是否導電；噴房工加強機能提升，噴涂時做好掛料密度、鏈速與升降速度的協(xié)調；控制好抽粉氣和送粉氣比例；加強設備維護保養(yǎng)，保持設備運行穩(wěn)定。

四、缺陷名稱：雜色。成因分析：噴房工在換色清理噴房的時候，清理不夠徹底而滲粉造成雜色；對粉末(回收粉)使用未及時烤板，校正顏色；噴房周圍環(huán)境不清潔?？刂拼胧簢姺抗ぴ谇謇韲姺繒r，要仔細清理每一細節(jié)，尤其噴槍粉管徹底清理，大旋風要認真吹干凈，清理完噴房在涂裝前必須烤板確認是否有雜色；回收粉須烤板確認合格后使用，隨時保持噴房周邊衛(wèi)生清潔。

五、缺陷名稱：縮孔。成因分析：前處理脫脂不徹底；壓縮空氣質量不合格，供粉氣體和霧化氣體含有油分；鉻化料周轉過程中可能受到油污、水漬污染；鏈條下接油盤變形，造成鏈條滴油污染；樹脂不兼容，混粉而引起的縮孔?？刂拼胧赫{整脫脂工藝，保證型材除油干凈；仔細檢查鉻化料表面質量，工業(yè)鋁合金型材生產(chǎn)廠家存放及周轉鉻化料時防止油、水污染；檢查壓縮空氣質量和除水除油設備的運轉情況，及時排放壓縮空氣冷凝水及油；檢查鏈條潤滑油使用情況，避免造成污染；使用精細清理模式換色，清吹干凈粉管及噴粉系統(tǒng)。

六、缺陷名稱：粗砂。成因分析：粗砂是指砂紋粉末涂層表面較粗糙的現(xiàn)象，主要原因有：靜電噴涂時工業(yè)鋁型材邊緣或尖端放電，電壓偏高；噴槍與型材距離偏小，電場強度過大；掛具導電不良導致上粉不好或反向電離嚴重；粉末質量較差造成固化后涂層粗糙。控制措施：嚴格控制靜電壓、噴槍與型材距離等，執(zhí)行噴粉工藝要求；掛料前，應將掛具與鏈條、型材之間的節(jié)點充分打磨以保證導電良好；嚴格控制粉末涂料質量。

七、缺陷名稱：色差。成因分析：粉末顏料不均勻引起色差；不同批次粉末涂料；固化溫度及時間不同；涂層膜厚不均勻?？刂拼胧杭訌姺勰┵|量監(jiān)控；不同批次的粉末涂料，新粉入庫烤板檢驗；保持同一批噴涂型材固化溫度和時間一致，特殊粉末須固定生產(chǎn)線涂裝鋁材；加強噴粉工藝控制，避免涂層膜厚差距過大。
